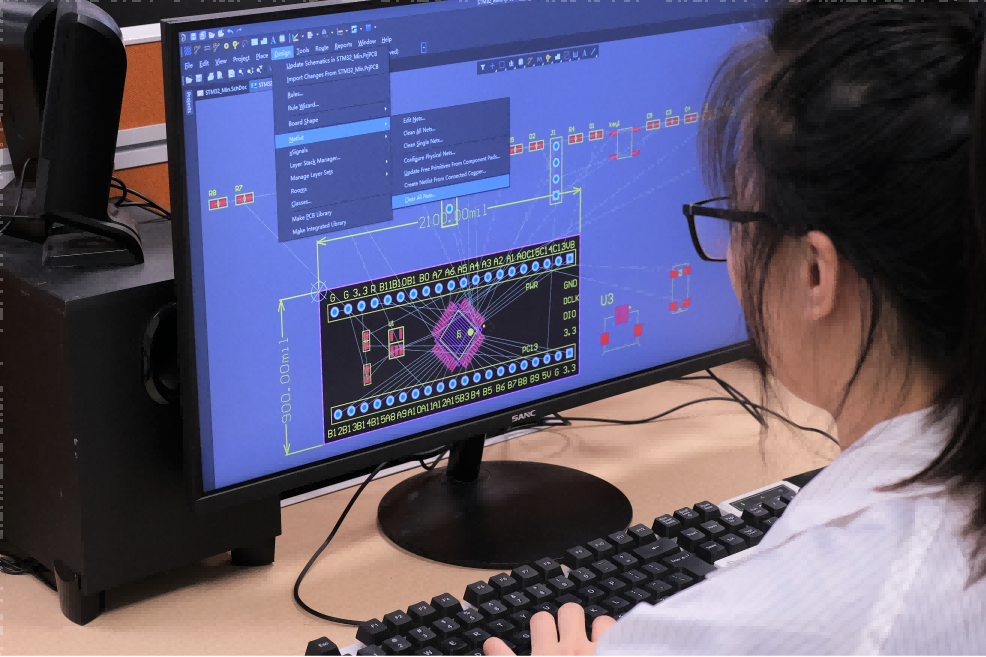

我们提供专业的PCB Layout设计，协助您完成项目设计，根据您产品项目需求规划设计PCB布局，交给您满意的答复。

PCB（Printed Circuit Board，印刷电路板）设计是电子产品开发中的关键环节，直接影响电路性能、可靠性及生产成本，以下是PCB Layout设计的核心步骤和注意事项：

PCB设计流程包含前期准备的原理图确认、封装库核对以及叠层设计，在布局设计中需要考虑到分区布局、关键器件优先级、散热问题，在后面的布线设计中则需要考虑信号优先级、电源与地线和3W/20H规则，在后期处理则需要进行DRC检查、丝印调整、还有输出Gerber文件。

在整个关键Layout设计原则中，信号完整性（SI）则需要考虑到阻抗控制、等长的布线、以及减少过孔，在电磁兼容（EMC）方面则需要考虑地平面分割、滤波设计和屏蔽处理，热设计则需要考虑到铜箔散热、过孔阵列、热敏元件隔离等方面，可制造性（DFM）则需要考线宽/间距、孔径比以及拼板设计。

通过系统化的设计流程和严谨的规则遵守，可显著提升PCB的可靠性并降低返工成本。对于高速或高密度设计，结合仿真工具提前预判潜在问题。
